Arduino UNO R4 Wifi
Note
This demo is based on a 5MP camera
Hardware connection
![../../_images/hardwareconnection1.jpg](../../_images/hardwareconnection1.jpg)
Camera pin |
Development board pins |
---|---|
VCC |
3.3V |
GND |
GND |
SCK |
13 |
MISO |
12 |
MOSI |
11 |
CS |
7 |
full_featured

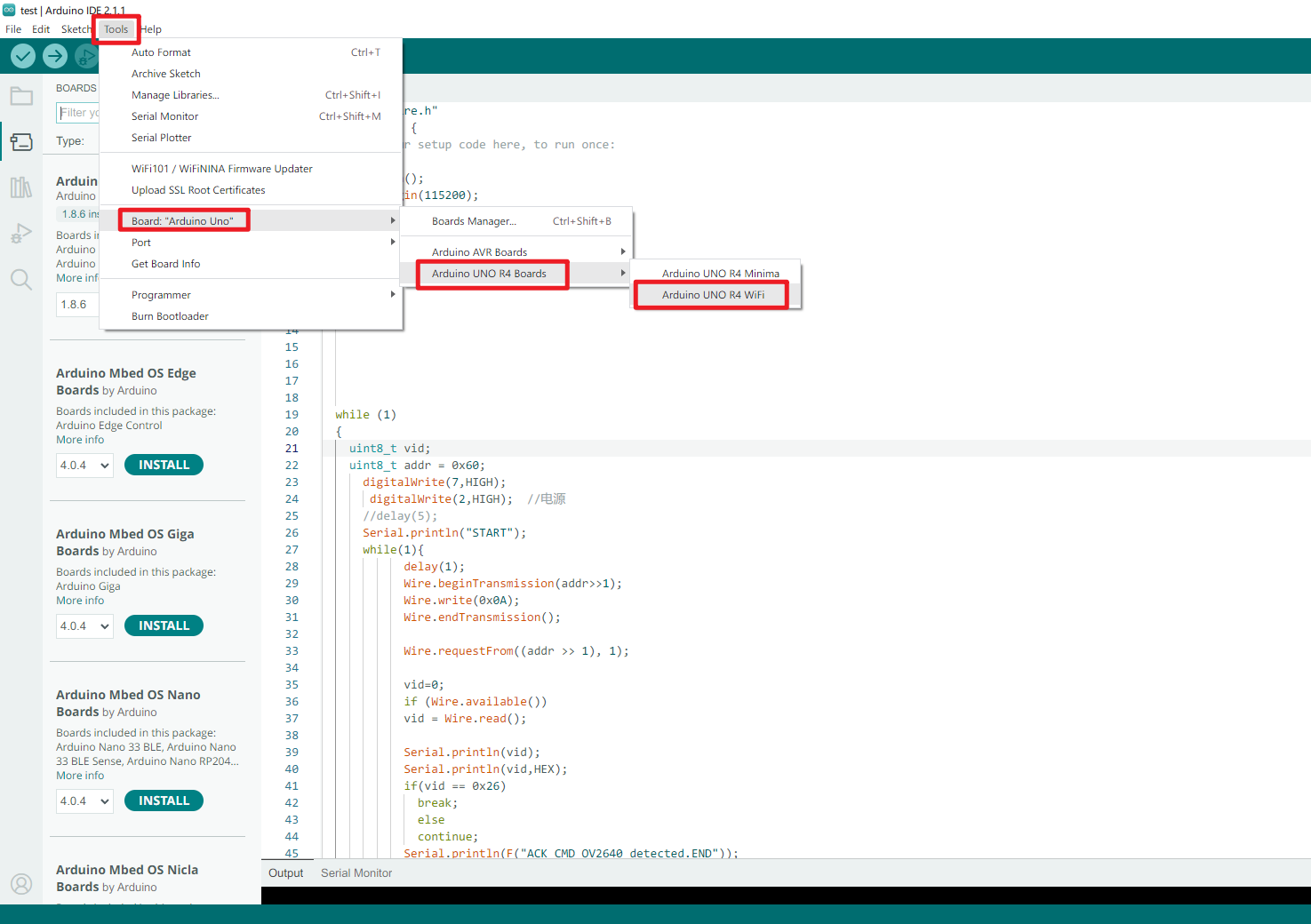

Select platform
![../../_images/selectPlatform2.png](../../_images/selectPlatform2.png)

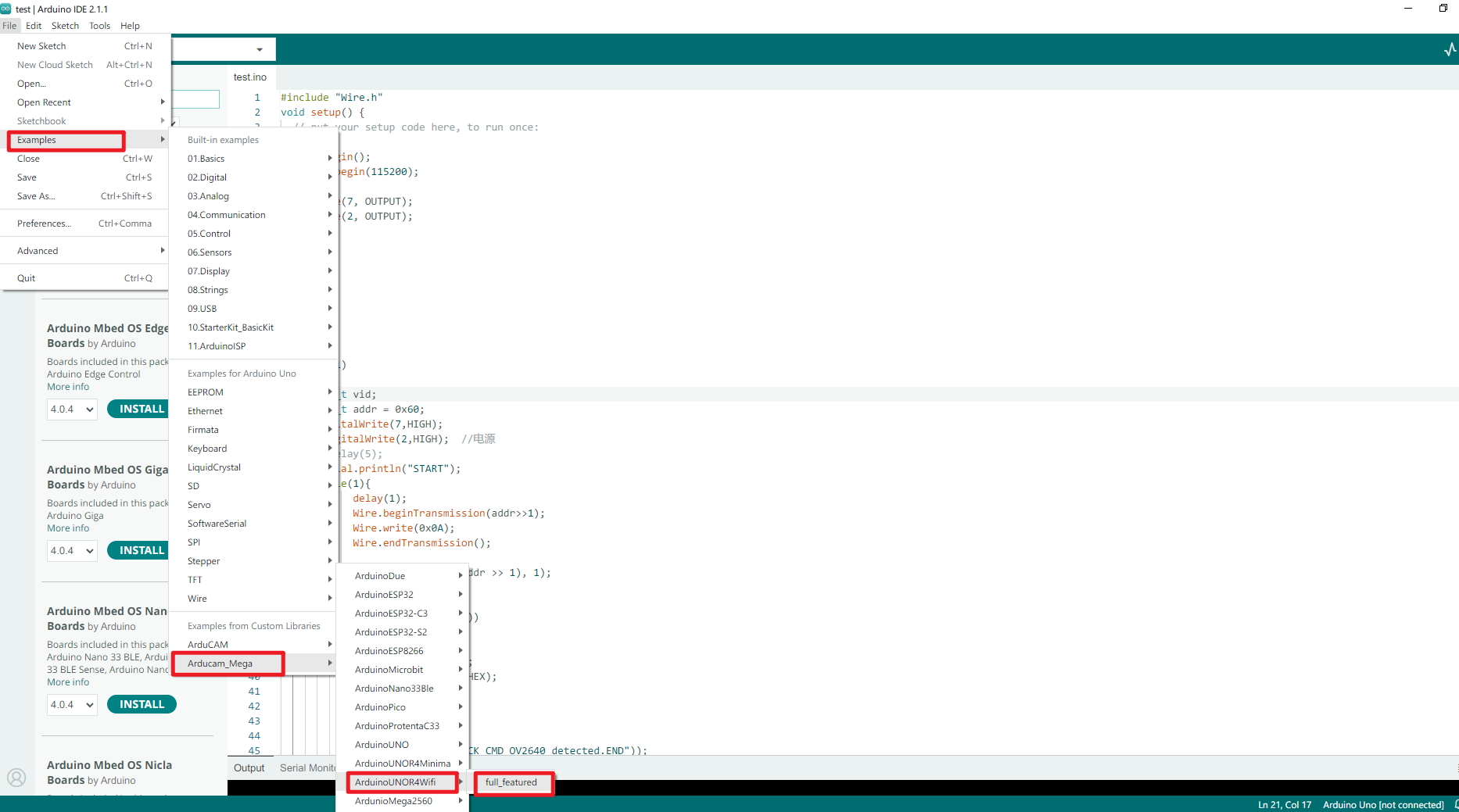

Select example
![../../_images/selectExample2.png](../../_images/selectExample2.png)

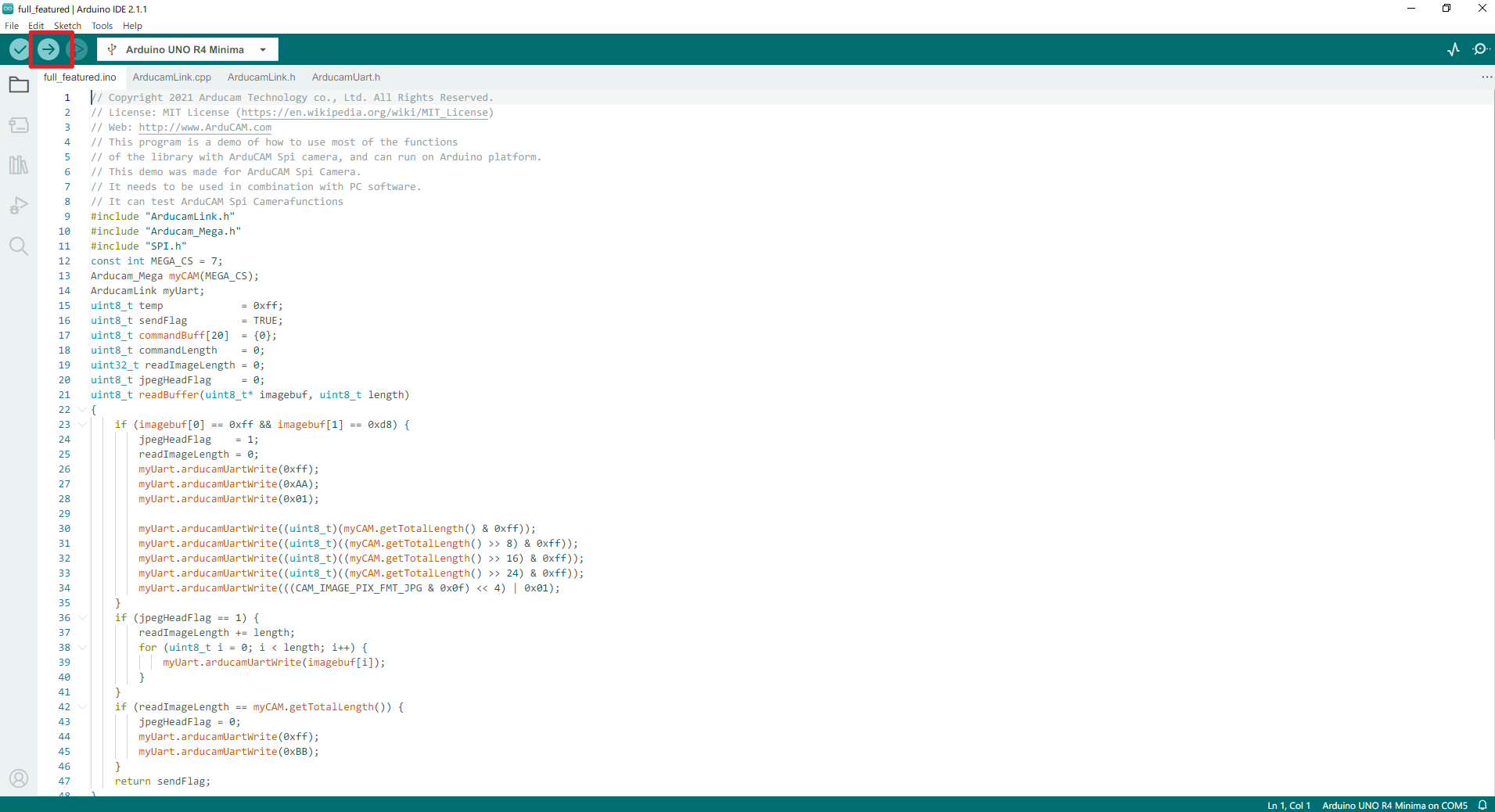

Download program
![../../_images/download2.png](../../_images/download2.png)

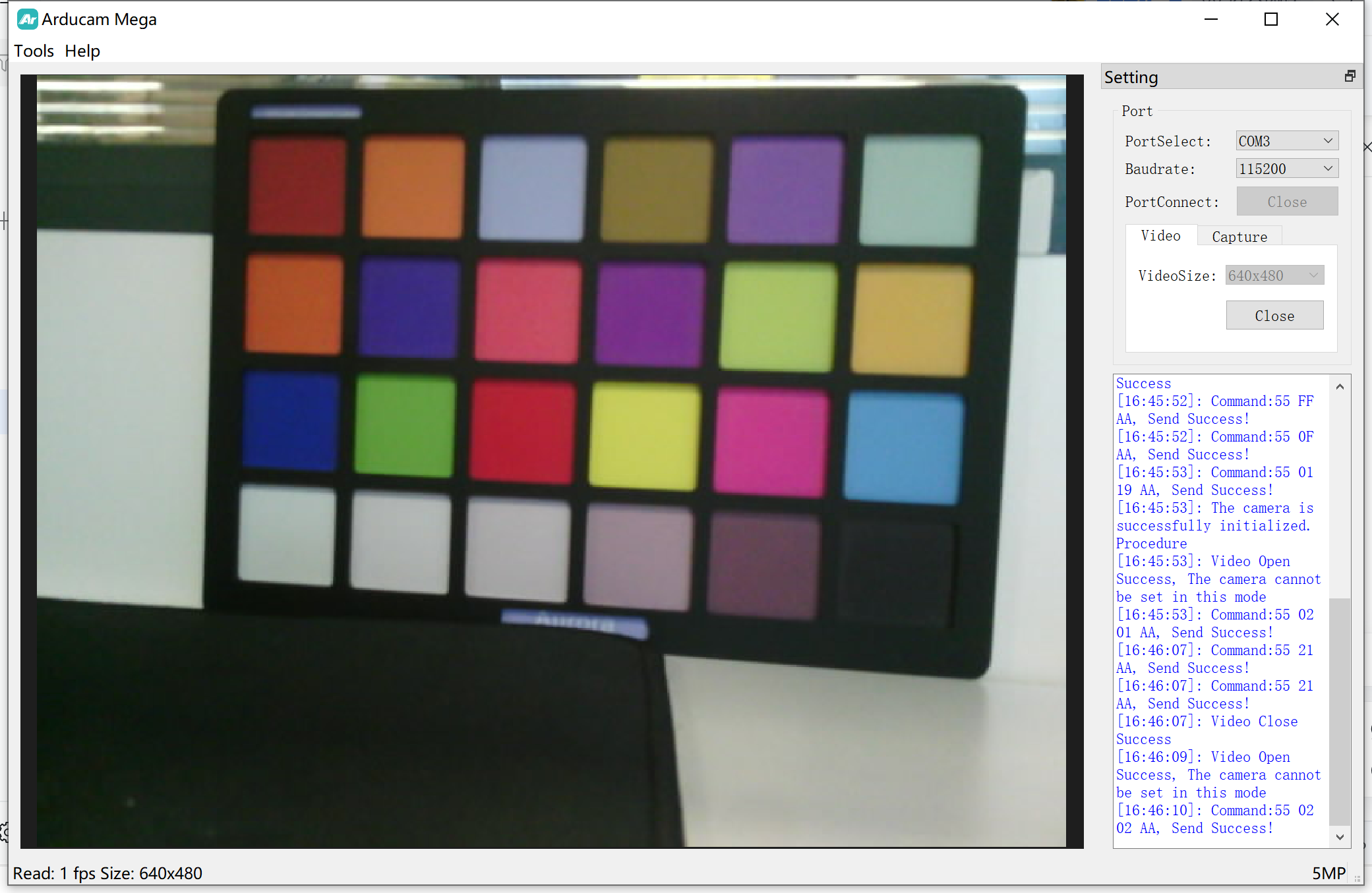

Effect demonstration
![../../_images/demonstration2.png](../../_images/demonstration2.png)
